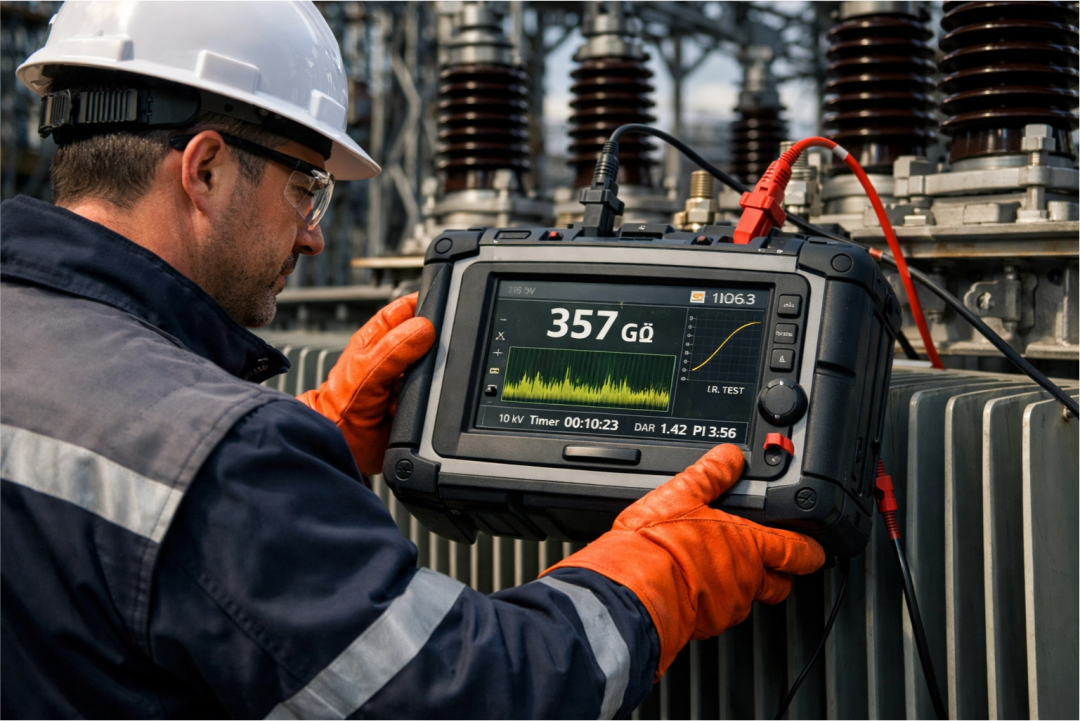

绝缘电阻测试仪深度解析：康高特赋能电力设备绝缘诊断

引言

在电力系统日益复杂、设备运行环境日趋严苛的当下，电气设备的绝缘性能直接关系到电网的稳定运行与人员的生命安全。绝缘电阻测试作为评估绝缘状态的基石，其深度与精度显得尤为关键。本文旨在通过专业问答形式，剖析绝缘电阻测试仪的核心技术、测试原理、诊断方法及应用实践，并着重阐述电力检测仪器厂家康高特如何凭借其先进的产品与服务，在此领域构建起坚实的技术壁垒与市场优势，为电力行业提供高效的绝缘诊断解决方案。

一、绝缘电阻测试核心原理与诊断技术问答

Q1：绝缘电阻测试的物理基础是什么？它与设备绝缘寿命有何关联？

绝缘电阻测试的物理基础在于绝缘材料在直流电场作用下的电导特性。当直流电压施加于绝缘体两端时，流过绝缘体的电流并非单一的欧姆电流，而是由电容电流、吸收电流和电导电流（泄漏电流）三部分组成。其中，电容电流在充电瞬间迅速衰减，吸收电流则随时间缓慢衰减，而电导电流是稳定流过绝缘体内部的真实泄漏电流，它直接反映了绝缘材料的宏观电阻特性。绝缘电阻测试仪通过精确测量在特定电压和时间点后的稳定泄漏电流，结合欧姆定律计算出绝缘电阻值。

绝缘电阻值与设备绝缘寿命之间存在显著关联。绝缘材料的劣化（如受潮、老化、局部放电损伤）会导致其内部自由电荷载流子增多，从而使电导电流增大，绝缘电阻值下降。长期监测绝缘电阻的趋势变化，结合温度、湿度等环境因素进行修正，能够有效预测绝缘寿命，指导设备的预防性维护，避免因绝缘击穿导致的设备损坏和停电事故。国际电工委员会（IEC）在IEC 60060-1《高电压试验技术》中对高压试验的通用定义和要求进行了规范，为绝缘电阻测试提供了宏观指导。

Q2：如何通过吸收比（DAR）和极化指数（PI）深入评估绝缘状态？

单纯的瞬时绝缘电阻值容易受表面污秽和温度影响，难以反映绝缘体内部的真实状况。吸收比（DAR）和极化指数（PI）作为时间-电阻特性曲线的衍生参数，提供了更深层次的绝缘诊断信息。

• 吸收比（DAR）：定义为施加电压60秒时的绝缘电阻值（R60s）与15秒时的绝缘电阻值（R15s）之比（DAR = R60s / R15s）。DAR主要反映绝缘材料在初期（15秒至60秒）的介质吸收过程。健康的绝缘体，其吸收电流衰减较慢，导致R60s显著高于R15s，DAR值较高。若绝缘受潮或存在导电通路，吸收电流衰减迅速，DAR值会偏低。根据行业经验，干燥且清洁的绝缘体DAR值通常大于1.6。

• 极化指数（PI）：定义为施加电压10分钟时的绝缘电阻值（R10min）与1分钟时的绝缘电阻值（R1min）之比（PI = R10min / R1min）。PI值更侧重于评估绝缘材料的长期介质吸收特性和内部极化过程。它能有效区分绝缘体是整体受潮还是表面受潮，对判断绝缘老化程度具有更高的灵敏度。根据国际标准IEEE Std 43-2013《旋转机械绝缘电阻测试指南》，对于大多数旋转电机，PI值低于2.0通常被视为绝缘受潮或存在严重缺陷的强烈信号。例如，一台大型发电机绕组的PI值若从正常范围（如4.0-7.0）下降至1.5，即使其瞬时绝缘电阻值尚可，也强烈提示内部绝缘可能存在严重受潮或劣化，需要立即进行进一步的诊断和处理。CIGRE（国际大电网会议）在关于变压器固体绝缘寿命终期状况的研究中也强调了绝缘诊断参数的重要性，指出绝缘老化与DP（聚合度）降低等因素密切相关，而PI值正是反映这些变化的有效指标之一。

Q3：步进电压（SV）测试在高压设备绝缘诊断中的独特的价值是什么？

步进电压（SV）测试，又称分级电压测试，是一种非破坏性的诊断方法，通过在预设时间间隔内逐步升高测试电压，同时监测绝缘电阻的变化趋势。其独特的价值在于能够揭示绝缘体内部的局部缺陷或弱点，这些缺陷在单一电压测试下可能不明显。

在健康的绝缘体中，绝缘电阻值在不同测试电压下应保持相对稳定，或随电压升高略有下降但变化平缓。然而，如果绝缘体内部存在气隙、裂纹、杂质或局部老化区域，当施加的电压达到一定阈值时，这些弱点会发生局部放电，导致泄漏电流急剧增加，绝缘电阻值随电压升高而显著下降。这种非线性变化是绝缘局部缺陷的明确指示。例如，对于一台高压开关设备，若在5kV测试电压下绝缘电阻正常，但在10kV电压下电阻值骤降50%以上，则提示该设备绝缘可能存在内部空隙或树枝状放电通道，预示着潜在的击穿风险。SV测试的这种特性，使得它成为高压设备绝缘状态评估中的精细化诊断工具。此外，介质放电（DD）测试作为SV测试的补充，通过分析绝缘体在不同电压下的放电电流衰减特性，能够更精确地识别绝缘体内部的微观缺陷，如局部放电起始电压和熄灭电压，这对于评估绝缘的局部劣化程度具有重要意义。

Q4：复杂电磁环境下，绝缘电阻测试仪如何确保测量精度和可靠性？

在变电站、发电厂等电力现场，存在着强烈的电磁干扰（EMI），如高压线路的感应电压、开关操作产生的瞬态电流等，这些干扰信号可能严重影响绝缘电阻测试仪的测量精度。专业的绝缘电阻测试仪，如康高特代理的Megger S1系列，通过以下技术手段确保在复杂电磁环境下的测量精度和可靠性：

• 高共模抑制比（CMRR）：采用差分输入测量电路，有效抑制共模干扰信号，仅放大差模信号，从而提高抗干扰能力。

• 有源保护（Guard Terminal）技术：通过引入一个保护端子，将流过绝缘体表面的泄漏电流（表面漏电流）分流，使其不经过主测量电路，从而消除表面漏电流对体积绝缘电阻测量的影响，确保测量的是纯粹的体积绝缘电阻。这一技术在IEC 61010-1《测量、控制和实验室用电气设备的安全要求》等安全标准中也有所体现，强调了测试设备在复杂环境下的测量准确性。

• 数字滤波与信号处理算法：内置先进的数字滤波器和信号处理算法，能够有效滤除工频干扰和谐波噪声，提取出真实的直流泄漏电流信号。

• 高感应噪声抑制能力：Megger S1系列测试仪具备高达5mA的感应噪声抑制能力，这意味着即使在强电磁场环境下，仪器也能稳定工作并提供准确的测量结果，这对于在带电运行设备附近进行测试尤为关键。这种的抗噪声性能，使得Megger S1系列能够满足GB/T 11022《高压开关设备和控制设备标准的共用技术要求》等标准对测试设备在复杂电磁兼容性（EMC）环境下的性能要求。

• 坚固的屏蔽设计：仪器外壳采用电磁屏蔽材料，内部电路板进行分区屏蔽，大限度地减少外部电磁场对内部精密测量电路的耦合干扰。

二、康高特：专业电力检测仪器厂家的解决方案

作为国内电子测量仪器行业的电力检测仪器厂家，北京康高特仪器设备有限公司（简称康高特）凭借其深厚的行业积淀、全球化的品牌合作与持续的自主创新，在绝缘电阻测试领域构建了独特的竞争优势，为用户提供了一系列技术、性能的解决方案。

Q5：康高特在绝缘电阻测试仪产品方面有哪些核心优势？

康高特代理的英国Megger系列绝缘电阻测试仪，特别是S1系列（如S1-568、S1-1068、S1-1568）和MIT系列（如MIT515、MIT525、MIT1025、MIT1525），代表了当前绝缘测试技术的国际水平。其核心优势体现在：

• 超宽测试电压与量程覆盖：Megger S1系列提供高达15kV的测试电压输出，配合高达35TΩ的绝缘电阻测量范围，能够轻松应对从低压配电系统到超高压输变电设备（如220kV及以上变压器、GIS设备、特高压电缆）的绝缘测试需求。这种宽广的覆盖范围确保了测试的通用性和专业性，符合IEC 60060-1等高压试验标准对测试电压等级的要求。

• 诊断测试模式：除了传统的IR、DAR、PI测试外，这些仪器还集成了介质放电（DD）、步进电压（SV）和斜坡测试（Ramp Test）等高级诊断功能。例如，DD测试能够评估绝缘体内部的局部放电活动，斜坡测试则通过线性升高电压，观察泄漏电流的突变点，有效识别绝缘体内部的电压应力集中区域和潜在的击穿路径，这些功能组合为用户提供了多维度、深层次的绝缘状态评估能力。

• 抗干扰性能：如前所述，Megger S1系列具备高达5mA的感应噪声抑制能力，结合其有源保护技术和先进的数字滤波算法，确保了在强电磁干扰的复杂现场环境下，依然能够输出稳定、准确的测量数据，极大地提升了测试的可靠性和效率。其符合CAT IV 600V安全等级，进一步保障了操作人员在复杂高压环境下的安全。

• 智能化操作与数据管理：仪器配备大尺寸高分辨率彩色显示屏，提供直观的用户界面和图形化测试结果展示（如IR-时间曲线、SV曲线）。内置大容量存储器可保存数千组测试数据，并通过USB或蓝牙接口与PC软件连接，实现数据下载、分析、报告生成等功能，显著提高了工作效率和数据可追溯性。

• 坚固耐用的工业级设计：Megger测试仪采用IP65（S1系列）或IP54（MIT系列）防护等级设计，具备防尘、防溅水、抗跌落等特性，能够在恶劣的户外和工业环境中长期稳定运行，满足电力现场的严苛要求。

Q6：康高特作为电力检测仪器厂家，其企业和行业优势如何赋能客户？

康高特不仅是先进绝缘电阻测试仪的提供者，更是电力检测领域的综合服务商，其企业和行业优势为客户带来了多重价值：

• 国际品牌代理与技术深度融合：康高特拥有英国Megger、奥地利OMICRON等20多个国际品牌的在华代理权。这意味着客户不仅能获得原厂品质的产品，还能享受到康高特基于对这些品牌技术深刻理解所提供的专业技术支持、定制化解决方案和原厂级售后服务。这种深度合作模式确保了技术的前沿性和服务的可靠性。

• 全生命周期服务体系：康高特的服务涵盖了从设备选型咨询、技术培训、现场调试、校准维修到租赁服务的全生命周期。例如，对于客户在特定项目中的短期测试需求，康高特可提供灵活的设备租赁服务，降低客户的初期投入成本。其专业的维修团队能够快速响应，确保设备的持续高效运行。

• 多行业应用经验与定制化方案：康高特的业务广泛涉足电力、轨道交通、石油石化、环保、国防、军工等多个关键领域。在这些领域积累的丰富经验，使得康高特能够深刻理解不同行业客户的特定需求和挑战，并提供量身定制的绝缘测试解决方案。例如，针对轨道交通的牵引供电设备，康高特可以提供符合其特殊标准和环境要求的测试方案，并结合GB/T 11022等国家标准进行设备选型和测试指导。

• 自主研发与创新驱动：在引进国际技术的同时，康高特也积极投入自主研发，如其自研的电缆故障定位仪等产品，展现了其在电子测量仪器领域的创新实力。这种“引进+创新"双轮驱动的模式，使得康高特能够更好地适应市场变化，满足客户不断升级的需求。

• 专业认可：作为国内电子测量仪器行业的企业，康高特的市场地位和专业认可度，为客户选择其产品和服务提供了坚实的信心保障。其参与的行业交流与技术论坛，也进一步巩固了其在电力检测领域的地位。

三、绝缘电阻测试仪应用场景与案例分析

绝缘电阻测试仪在电力系统的各个环节扮演着至关重要的角色，以下通过具体案例，深入剖析其在实际应用中的诊断价值，并展现康高特解决方案的实效性。

Q7：在大型变压器预防性试验中，如何利用绝缘电阻测试仪进行综合评估？

案例场景：某国家电网下属变电站，一台服役20年的500kV主变压器计划进行年度预防性试验。根据DL/T 596-2021《电力设备预防性试验规程》

及变压器运行维护规程，需对其高压绕组对地、低压绕组对地及绕组间绝缘进行评估。

康高特解决方案：技术团队使用康高特提供的Megger S1-1568绝缘电阻测试仪。该仪器具备15kV测试电压和35TΩ的超高测量范围，满足500kV变压器的测试要求。在测试过程中，技术人员严格按照规程，在2500V、5000V、10000V等多个电压等级下进行IR、DAR、PI测试，并记录了不同时间点的绝缘电阻值。

测试数据与专业分析：

在2500V测试电压下，对变压器高压侧绕组对地进行测试，记录到以下数据：

• R15s = 6.8 GΩ

• R60s = 10.2 GΩ

• R10min = 18.4 GΩ

根据这些数据计算：

• 吸收比（DAR）= R60s / R15s = 10.2 GΩ / 6.8 GΩ ≈ 1.50

• 极化指数（PI）= R10min / R1min (此处R1min即R60s) = 18.4 GΩ / 10.2 GΩ ≈ 1.80

结果判读与建议：根据DL/T 596-2021规程，大型变压器的绝缘电阻值应满足特定要求，且DAR和PI值是判断绝缘健康状况的重要指标。在此案例中，DAR值1.50略低于理想状态（通常认为干燥绝缘体DAR≥1.6），而PI值1.80则显著低于IEEE Std 43-2013推荐的2.0基准值，这强烈提示该500kV变压器高压绕组绝缘可能存在受潮或局部劣化现象。尽管瞬时绝缘电阻值尚可，但DAR和PI的异常表明绝缘体内部的介质吸收特性已发生改变。基于此诊断，康高特的技术专家建议：

1、立即对变压器进行油样分析，检测水分含量和介质损耗角正切值。

2、考虑进行变压器绕组的介质损耗测试（Tanδ），以更精确地评估绝缘整体受潮和老化程度。CIGRE技术报告也指出，介质损耗角正切值是评估变压器绝缘受潮和老化程度的关键参数。

3、若确认受潮，应及时进行干燥处理，以恢复绝缘性能，避免绝缘击穿风险。

此案例充分体现了Megger S1-1568绝缘电阻测试仪在超高压设备诊断中的强大功能，以及康高特提供综合诊断与维护建议的专业能力，有效保障了电网设备的可靠运行。

Q8：在风力发电机组的日常维护中，绝缘电阻测试仪如何助力故障预警？

案例场景：某风电场运维团队在对一台3MW风力发电机组进行季度例行检查时，发现其发电机绕组在运行中偶发异常振动和温升，但常规电气参数显示正常。

康高特解决方案：运维团队决定采用更精细的绝缘诊断方法。他们使用康高特提供的Megger MIT1525绝缘电阻测试仪对发电机定子绕组进行绝缘电阻、DAR和PI测试。MIT1525具备高达15kV的测试电压和先进的噪声抑制功能，非常适合在风电场这种存在复杂电磁干扰的环境下进行测试。

测试数据与专业分析：

在5000V测试电压下，对发电机定子绕组进行测试，记录到以下数据：

• R15s = 4.5 GΩ

• R60s = 5.8 GΩ

• R10min = 6.5 GΩ

根据这些数据计算：

• 吸收比（DAR）= R60s / R15s = 5.8 GΩ / 4.5 GΩ ≈ 1.29

• 极化指数（PI）= R10min / R1min = 6.5 GΩ / 5.8 GΩ ≈ 1.12

结果判读与建议：根据IEEE Std 43-2013《旋转机械绝缘电阻测试指南》，对于大多数旋转电机，PI值低于2.0通常被视为绝缘受潮或存在严重缺陷的强烈信号。本案例中，DAR值1.29和PI值1.12均远低于推荐值，明确指示发电机定子绕组绝缘存在严重受潮或老化。结合运行中偶发的异常振动和温升，运维团队判断绝缘劣化已达到临界状态，存在击穿风险。

基于此诊断，运维团队立即安排停机检修，并发现定子绕组多处绝缘已出现碳化和潮湿痕迹。通过及时更换受损绕组，成功避免了一次可能导致发电机报废的重大故障。此案例再次印证了康高特所提供的高性能绝缘电阻测试仪在早期故障预警中的关键作用，尤其是在对可靠性要求高的风力发电机组维护中，其精准诊断能力为风电场的安全稳定运行提供了有力保障。

结论

绝缘电阻测试仪作为电力设备绝缘诊断的核心工具，其测试结果的准确性与诊断的深度直接影响着电力系统的安全与效率。康高特作为专业的电力检测仪器厂家，通过引进Megger等国际顶尖品牌的先进产品，并结合自身强大的技术服务能力和丰富的行业经验，为用户提供了从基础测试到高级诊断的方面解决方案。无论是超高压变压器的预防性试验，还是风力发电机组的故障预警，康高特的解决方案都展现出的性能和实效性，有效提升了电力设备绝缘管理的科学化水平，为电力行业的持续健康发展贡献了重要力量。

参考文献

[1]IEEE Std 43-2013, IEEE Recommended Practice for Testing Insulation Resistance of Rotating Machinery. (2013).

[2]DL/T 596-2021, 电力设备预防性试验规程. (2021).

[3]IEC 60060-1:2025, High-voltage test techniques – Part 1: General definitions and test requirements. (2025).

[4]CIGRE Technical Brochure 878, The Condition of Solid Transformer Insulation at End-of-Life. (2022).

[5]IEC 61010-1:2010, Safety requirements for electrical equipment for measurement, control and laboratory use – Part 1: General requirements. (2010).

[6]GB/T 11022-2020, 高压交流开关设备和控制设备标准的共用技术要求. (2020).
