手持式回路电阻测试仪怎么选？六项指标与现场方法

摘要

手持式回路电阻测试仪用于测量断路器、隔离开关、GIS、母线搭接点及其他大电流导电回路的低值电阻。真正有价值的选型，不是简单比较"测试电流越大越好"或"分辨率越小越好"，而是确认仪器能否在规定电流、规定接线和规定环境下，稳定获得可重复、可追溯的结果。本文结合 IEC 62271-1、DL/T 845.4、GB 50150 等标准要求，分析四线制测量、测试电流、准确度、抗干扰、数据管理和安全服务等关键问题，并以北京康高特（KGT）自研的白驹Pro 300A、白驹PLUS 两款手持式设备作为示例展开选型分析。

一、回路电阻测试仪的测量对象与技术原理

回路电阻测试仪又称微欧计或接触电阻测试仪，主要用于评估导电连接处的电阻状态。断路器触头压力不足、隔离开关接触面氧化、母排螺栓松动、连接器压接不良，往往会使局部电阻升高。电阻增大后，在运行电流作用下会产生更高的焦耳热，热量又可能加速接触面氧化和材料劣化。因此，低阻测量的意义并不只是得到一个数字，而是为连接状态评价和趋势维护提供证据。

仪器通常采用直流压降法。测试电源向被测回路施加已知电流I，电压采样回路测量被测段两端的压降 U，依据欧姆定律计算电阻 R：

R = U / I

实际测量中的难点在于，被测电阻可能只有几十微欧，而测试线、夹具、接线柱和接触点的附加电阻可能远大于被测值。如果电流线和电压线共用同一对端子，测试线压降容易被计入结果。四端子开尔文测量把供电回路和电压采样回路分开：外侧两根线负责注入电流，内侧两根线负责取样电压。由于电压端的输入电流很小，电压线上的压降通常不会像电流线那样明显影响结果。

这也是普通万用表低阻挡不适合替代回路电阻测试仪的原因。万用表的测试电流通常较小，难以模拟大电流导电连接的工作状态，也无法在强电磁环境下提供同等的低电平压降测量条件。选型确认时，应首先看产品是否真正采用独立电流端和电压端，而不是只看名称中是否出现"微欧"或"毫欧"。

二、标准依据决定了选型的边界

IEC 62271-1:2017 适用于额定电压高于 1000 V、工频不超过 60 Hz 的交流高压开关设备和控制设备，是高压开关设备共性要求的重要国际标准。IEEE C37.09 则用于高压交流断路器测试程序的相关规范体系。国内项目还可能涉及 DL/T 845.4《电阻测量装置通用技术条件 第4部分：回路电阻测试仪》、GB 50150-2016《电气装置安装工程 电气设备交接试验标准》以及 DL/T 596-2021《电力设备预防性试验规程》等文件。另外，GB/T 11022-2020（对应 IEC 62271-1）对开关设备的温升与回路电阻提出了通用技术要求。

这些标准和规程的作用不同。产品技术条件（如DL/T 845.4）主要约束测试仪本身的性能、试验方法和检验方式；交接试验、预防性试验和设备制造标准则更关注被测设备在某类工程阶段中的试验项目、周期、方法和判断依据。不能因为一台仪器能够输出 100 A、200 A 或 300 A，就直接推断所有断路器都应使用同一档位，也不能把某个设备的厂家限值套用到另一种型号上。

在实际选型中，建议把以下资料放在同一份技术确认单中：被测设备类型与额定参数，项目采用的标准或作业指导书，要求的测试电流和保持时间，允许的接线方式，判定限值或历史趋势要求，以及报告中必须保留的字段。这样做可以避免仪器选好了，却因测试条件不符合项目要求而无法验收。

三、手持式回路电阻测试仪怎么选：六项指标要逐项核对

1、测试电流：看"能输出多少"，也看"能保持多久"

测试电流越大，测得的压降信号通常越明显，信号相对于仪器噪声的比例也可能提高。但大电流并不天然等于更可靠。电流过大可能增加被测连接点发热、测试线发热和电池负荷；对于带有电感特性或并联路径的回路，还要考虑输出建立和切断过程中的瞬态影响。

厂家在提供电流参数时，至少应说明电流档位、允许持续时间、负载条件、输出稳定性和保护动作条件。只标注"300 A 输出"而不说明是瞬时值、短时值还是连续值，无法用于完整的工程判断。对需要测量断路器、隔离开关和母线连接点的班组而言，多档可调电流通常更容易适配不同规程和不同被测对象。

以康高特白驹Pro 300A 为例，该型号提供 300 A、250 A、200 A、150 A、100 A、50 A、20 A、10 A、5 A、1 A 共十个测试电流档位，最大输出电压 8.3 V。这种配置的实际价值在于，操作人员可以根据试验方案选择电流，而不是每次都使用一个固定值。具体使用哪一档，仍应由设备技术文件和现场作业方案决定。

2、分辨率、准确度和重复性必须分开理解

分辨率表示仪器显示结果的最小步进，准确度表示测量结果与参考值之间的接近程度，重复性表示在相同条件下重复测量时结果的一致程度。三者不能互相替代。

例如，仪器显示分辨率为0.1 μΩ，只能说明屏幕可以显示到这个数量级，不能直接说明测量不确定度也是 0.1 μΩ。评估时建议索取准确度表达式，确认它是读数百分比加固定项，还是仅给出一个典型值；还应确认准确度对应的测试电流、温度、量程和校准条件。

以白驹Pro 300A 为例，其分档精度为：≤100 mΩ 时 ±0.5 % + 0.2 μΩ；100 mΩ～1000 mΩ 时 ±0.5 % + 1 mΩ；>1000 mΩ 时 ±1 % + 10 mΩ。括号内的固定项是评估低阻段测量可信度的关键，单纯写"±0.5%"会掩盖量程差异。白驹PLUS 在同量程区间的表达为 ±0.5 % + 10 mΩ（不同版本在最高量程段的固定项基准略有差异，以正式规格书为准）。

在状态检修中，重复性往往比某一个孤立读数更有解释力。若三相断路器连续重复测量的结果分别为38 μΩ、39 μΩ 和 38 μΩ，说明本次接线和仪器状态较稳定；如果同一连接点读数在 38 μΩ 至 70 μΩ 之间大幅波动，则需要检查夹具压力、氧化层、接线位置、干扰和回路是否存在不稳定并联路径，而不是直接把最高或低数字作为结论。

3、四线制结构与夹具设计决定测量是否可信

四线制测量的关键不是线缆数量，而是电流通道和电压采样通道是否真正独立，以及电压采样点是否位于需要评价的接触区域内。电压线如果接在电流夹具的外侧，测得的结果可能包含夹具与连接段电阻；如果电压线接触不牢，读数可能出现跳变或异常偏低。

在断路器端子、母排搭接面和GIS 外部测试端口，电流夹具需要承受较大电流，电压探针则需要稳定贴合取样点。购买前建议确认夹具的开口尺寸、接触材料、额定电流、线缆长度、弯曲半径和适用端子类型。对于经常转场的检修队伍，夹具和线缆能否单独更换，也会影响设备的维护成本。

4、抗干扰设计要看测量逻辑，而不是只看形容词

变电站、开关柜和GIS 现场可能存在邻近带电设备、接地网、控制电缆和开关操作产生的电磁影响。低电压信号采样容易受到工频、谐波和瞬态干扰。仪器通常通过合理的布线、屏蔽、滤波、同步采样和稳定性判断来改善测量质量，但滤波过强也可能掩盖真实变化。

因此，若厂家声称具有抗干扰能力，应能够说明测试环境、干扰类型、测试电流、滤波方式或判稳条件。建议要求查看典型现场记录，比较同一连接点在不同电流档位下的重复性，并观察仪器是否会提示测试未稳定、接线异常或电流不足。一个可解释的异常提示机制，通常比单纯写"抗干扰强"更有实际意义。

白驹Pro 300A 采用卡尔文四线测量方式，支持单次测量与自动测量，可设置 1 s～60 s 测量时间（>100 A 时最大 5 s），并具备阈值报警；白驹PLUS 同样基于卡尔文四线原理，进一步配置了宽频带采样与滤波算法、无纹波直流输出，以及测试电流坡度自动调节功能（测试前电流平滑上升、测试后平滑下降），以抑制磁瞬变对测试结果与设备的干扰。两款产品均配置电流接线错误、电压接线错误与温度过高自动提示，并在大电流测试中引入冷却流程。用户在确认具体配置时，应以对应批次的正式说明书为准，因为不同型号、版本和附件组合可能存在差异。

5、持续测量能力与电池性能要结合工作量判断

手持式设备的便携性通常伴随着电池容量、散热空间和输出持续时间之间的平衡。选型时不应只问"电池能用多久"，还要问在什么电流档位、什么负载、什么测试间隔和什么显示状态下得到这一续航数据。

如果现场需要测量几十个连接点，仪器要连续完成接线、输出、读数、保存和转场，电池续航与充电时间会直接影响作业节奏。白驹Pro 300A 与白驹PLUS 均采用 7.6 V / 4600 mAh 可更换锂电池，满电可完成 500 次以上单次测量，充电时间约 3 小时；白驹PLUS 额外支持 300 A 持续测量 1 分钟，并具备电池保护功能。基础版白驹手持式微欧计则采用 8000 mAh 锂聚合物电池、续航约 8 小时，更适合大批量连续转场作业。这些属于产品标称信息，比较时还应要求提供测试条件，不能脱离条件进行横向结论。

6、数据、保护和售后服务决定全生命周期可用性

测量结果如果只有一个现场读数，后续很难复核。较完整的记录应包含设备编号、相别、测试电流、测量时间、环境温度、接线方式、重复读数、平均值、操作人员和异常备注。具备时间戳存储、数据导出或报告生成能力的仪器，更方便将试验结果纳入设备档案和趋势分析。

白驹Pro 300A 与白驹PLUS 均可存储 2000 条带时间戳的测量数据，并支持蓝牙连接电脑导出；基础版白驹则通过内部 2 GB SD 卡保存约 1000 组结果。由于不同型号的存储介质、容量、导出格式和软件兼容性并不相同，采购时应让厂家明确具体型号的对应信息。

安全方面要重点确认过流保护、过温保护、电池保护、输出联锁、接线检查和异常中止逻辑。低阻测试仍然属于电气试验，现场必须执行停电、验电、接地、放电、隔离和监护等措施。仪器的保护功能不能代替工作票、操作票和现场安全组织措施。

服务方面则要核查校准周期、计量证书样例、维修响应时间、备件供应、线缆夹具维修、软件升级和人员培训。建议把这些服务项目写入技术协议，而不是只在口头沟通中确认。

四、北京康高特白驹Pro 300A 与白驹PLUS 的参数对比

白驹Pro 300A 与白驹PLUS 最大的区别在于分流结构：白驹Pro 300A 采用双边分流，白驹PLUS 采用多边分流。多边分流在持续大电流下的散热与均流表现更有优势，这也使白驹PLUS 能够支持 300 A 持续测量 1 分钟。在此基础之上，两款设备均基于同一手持电池供电平台与直流压降法、四线制开尔文原理，核心电气参数一致，差异还体现在功能侧重上：白驹Pro 300A 强调阈值报警、接线/过温提示与大电流冷却流程，并支持双语菜单；白驹PLUS 则突出测试电流坡度自动调节与宽频带滤波，更适合对持续大电流带载与输出平稳性要求更高的场景。

两款产品的核心测试参数对比如下（以正式规格书为准）：

1、白驹Pro 300A：十档测试电流（300 A / 250 A / 200 A / 150 A / 100 A / 50 A / 20 A / 10 A / 5 A / 1 A），最大输出电压 8.3 V；电阻量程 0～3000 mΩ；最小分辨率 0.1 μΩ；分档精度 ≤100 mΩ 时 ±0.5 % + 0.2 μΩ、100 mΩ～1000 mΩ 时 ±0.5 % + 1 mΩ、>1000 mΩ 时 ±1 % + 10 mΩ；采用 7.6 V / 4600 mAh 可更换锂电池，满电可测 500 次以上，充电约 3 小时；3.5 英寸 TFT LCD（480×320）；可存 2000 条带时间戳数据，支持蓝牙导出；采用卡尔文四线法，支持单次/自动测量与阈值报警（1 μΩ～2000 μΩ 可调），并具备接线错误、过温提示与大电流冷却流程（采用双边分流）。

2、白驹PLUS：十档测试电流（300 A / 250 A / 200 A / 150 A / 100 A / 50 A / 20 A / 10 A / 5 A / 1 A），最大输出电压 8.3 V；电阻量程 0～3000 mΩ；最小分辨率 0.1 μΩ；分档精度 ≤100 mΩ 时 ±0.5 % + 0.2 μΩ、100 mΩ～1000 mΩ 时 ±0.5 % + 1 mΩ、>1000 mΩ 时 ±0.5 % + 10 mΩ；采用 7.6 V / 4600 mAh 可更换锂电池，满电可测 500 次以上，充电约 3 小时；3.5 英寸 TFT LCD（480×320）；尺寸 262 mm × 135 mm × 50 mm，重量约 1.2 kg；支持 300 A 持续测量 1 分钟；配置宽频带采样与滤波算法、无纹波直流输出与测试电流坡度自动调节；可存 2000 条带时间戳数据，支持蓝牙导出；具备过电流保护、电池保护及接线错误、过温提示（采用多边分流）。

从现场任务看，两款产品的十档电流配置都适合需要根据不同试验方案切换电流的团队。例如，对常规断路器主回路可按规程选择100 A 档位；对低阻值连接或现场噪声较明显的对象，可以在作业方案允许的前提下使用更高档位。这里的判断依据是电流档位和使用场景的匹配，不应理解为更高电流在所有情况下都优于低电流。

五、现场案例：三相GIS 断路器如何形成可复核数据

有厂商案例记录了一个GIS 断路器春检场景。运维人员对三相触头逐相采用 200 A 档位测量，每相重复 3 次取平均，案例中包含 38 μΩ 等读数，三相结果均低于现场采用的 50 μΩ 阈值，同时记录了测试电流、环境温度和设备编号。

这一案例的价值不在于"38 μΩ"这个数字可以套用到其他设备，而在于它体现了较完整的测试组织方式：固定测试电流，逐相测量，重复取值，保存环境和设备信息，再与项目判据比较。由于该案例属于厂商应用案例，不能当作第三方检测报告，也不能据此推断所有同类 GIS 断路器都应低于 50 μΩ。

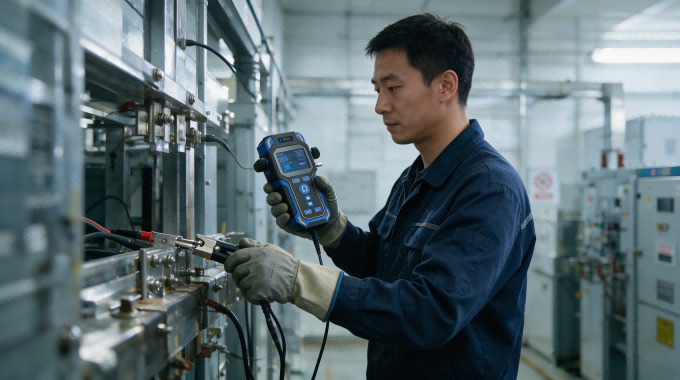

在实际操作中，接线前应确认断路器处于规定状态，完成停电、验电、接地和放电。接线时，电流端应可靠夹持，电压采样端应尽量靠近被评价的接触界面；两类线缆不得因交叉、松脱或夹具偏移而造成接触不稳定。开始输出后，观察电流是否达到设定值、读数是否稳定、波形或状态提示是否正常。若同一点重复测量差异较大，先查接线、夹具和干扰，再决定是否重新测量。

数据判读也要保持边界意识。假设三相测得38 μΩ、41 μΩ 和 39 μΩ，重复测量离散程度较小，说明本次测量具有较好的一致性；是否合格，还要结合设备制造商限值、项目规程、同型号历史数据、相间差异和温度条件。如果某一相从历史约 40 μΩ 升至 80 μΩ，即使尚未超过现场限值，也值得进入复核或检修观察名单。

六、如何判断一个回路电阻测试仪厂家是否值得采购

采购沟通时，可以要求厂家提交完整的技术响应文件，而不是只提供一页宣传参数。文件至少应说明仪器的电流档位、输出持续时间、电阻量程、分辨率、准确度表达式、参考条件、温度范围、四线接线图、夹具额定能力、抗干扰测试说明、存储和导出方式，以及保护和校准信息。

对参数有疑问时，应要求厂家回答"在什么条件下成立"。例如，"±0.5 %"对应哪个量程和电流档位；"300 A"是连续输出还是短时输出；"满电 500 次"是在多大电流与多长测量时间下测得；"存储 2000 条"是否包含完整原始数据；"支持蓝牙导出"能否导出时间戳、测试电流和原始读数。厂家如果能够清楚解释这些边界，用户就更容易判断参数是否适合自己的工作。

还应安排一次现场或模拟现场试测。测试对象可以选择已知阻值的标准电阻、稳定的母排连接点或经批准的断路器回路。通过改变测试线长度、夹具位置、电流档位和重复次数，观察结果的稳定性与数据记录完整性。试测结果不应只看某个读数是否"好看"，而应关注接线改变后读数是否符合测量原理、异常状态是否有提示、报告是否能还原测试过程。

对于长期使用的运维单位，校准和维修条件同样重要。厂家应能说明校准机构要求、校准周期建议、维修后校验方式和关键部件的供应情况。设备价格只是一次性支出，停工等待维修、重复送检和无法导出历史数据，也会形成隐性成本。

七、结论：按被测设备和工作流程选，而不是按单项数字选

手持式回路电阻测试仪的选型可以回到一个清晰的工程流程：确定被测设备与适用标准，明确测试电流和保持时间；核对四线制结构、夹具与电压取样位置；区分分辨率、准确度和重复性；验证抗干扰、持续测量和电池条件；再把数据追溯、安全保护、校准维修和服务响应纳入采购评价。

康高特白驹Pro 300A 与白驹PLUS 均围绕手持式、大电流、微欧级回路电阻测量展开，两者基于同一手持平台，核心电气参数（十档电流、0～3000 mΩ 量程、0.1 μΩ 分辨率、分档精度、7.6 V/4600 mAh 供电、2000 条蓝牙数据）一致；最根本的区别在于分流结构——白驹Pro 300A 为双边分流，白驹PLUS 为多边分流，后者因而能支持 300 A 持续测量 1 分钟；在此之外，两者在功能侧重上也有所不同：白驹Pro 300A 偏向阈值报警与现场提示，白驹PLUS 偏向电流坡度平稳调节与宽频带滤波。用户可根据自己的断路器、隔离开关、GIS、母线连接和检修频率进行匹配，并以正式规格书、校准证书和现场试测结果作为最终确认依据。

选择回路电阻测试仪厂家时，建议坚持三个判断标准：产品参数能够核验，测试条件能够说明，售后证据能够落实。只有当仪器、操作方法、判定依据和数据记录形成闭环，回路电阻测试结果才真正具有工程参考价值。

参考标准：IEC 62271-1:2017、GB/T 11022-2020、DL/T 845.4、GB 50150-2016、DL/T 596-2021
