冷镜式与电容式露点仪：原理科普与选型边界

一、为什么需要分清露点与霜点

露点（dew point）指的是，在气压不变时把气体冷却，水蒸气刚好达到液相饱和、开始凝结出液态水那一瞬间的温度。霜点（frost point）则是同一过程在 0 ℃ 附近及以下、凝结相为冰时的温度。二者都对应"气体中水汽分压所对应的饱和温度"，但物理上指向不同的饱和蒸气压曲线——水面饱和与冰面饱和在 0 ℃ 附近并不重合，差值可达约 0.1 ℃ 量级，且越往低温差别越明显。

这个区分不是教科书上的咬文嚼字。冷镜式露点仪在接近 0 ℃ 时，镜面上究竟是水还是冰，会直接决定读数应解释成露点还是霜点；若把二者不加分辨地当作同一个量，低温段的数据就可能在量值溯源与实验室比对时产生系统性偏差。理解这一点，才能理解为什么两类仪器都不能只用一个"精度"数字来概括，也才能理解为什么选型要先把测量任务本身说清。

从工程角度看，水分的危害与露点高低直接相关。压缩空气管路里，压力露点高于环境温度时，下游阀门与气缸会在内壁凝水，久而久之引发锈蚀与气动元件卡滞；SF6 绝缘设备里，水分在电弧作用下生成HF与亚硫酸，腐蚀触头与盆式绝缘子；药品、电子特气与半导体工艺对痕量水分更敏感，常常以 ppmV 乃至 ppbV 计量。同一个"含水量"，在不同压力、不同气体里对应不同的露点数值，这正是为什么报告口径必须先于读数本身被确定。

二、核心分类与技术原理

1、冷镜式：让镜子"替气体出汗"

冷镜式（chilled-mirror）露点仪的核心是一个被制冷的反射镜面。样气流过镜面，制冷器（常见为帕尔帖半导体）逐步降低镜面温度，光学系统持续监测镜面上的凝结量；控制器据此调节制冷功率，使镜面上的凝结物稳定在"蒸发与凝结平衡"的状态。此时镜面温度，就是样气在当前压力下的露点或霜点。

它的"直接"在于：测量结果直接对应露点/霜点的热力学定义——镜面与气相达到相平衡时的温度。这一点在计量上站得住，也被近年研究反复印证。2025 年，Sugidachi 等人在《Atmospheric Measurement Techniques》报道了基于帕尔帖制冷的冷镜湿度计 SKYDEW，用于对流层至平流层下部的水汽测量。该研究指出，维持镜面凝结物的反馈控制稳定性取决于控制器参数、凝结物状态与环境霜点，而镜面温度测量的校准不确定度在 −95 ℃ 至 40 ℃ 全范围内小于 0.1 K。这说明冷镜法的可信度，建立在镜面温度校准链、凝结判据与控制稳定性之上，而非屏幕显示的小数位数。

冷镜法的另一特点是基本不消耗样气、不改变样气组成——镜面只是被动地让气体在自身表面达到相平衡，因此特别适合作为实验室比对与现场复核的参考方法。控制器的调节品质（常用 PID 算法）决定了凝结物能否稳定在薄而均匀的平衡状态；凝结过厚会引入热阻与温度梯度，过薄则光信号噪声偏大。这也是为什么现代冷镜仪普遍强调自动镜面检查、动态结露指示与光源强度自适应——朝露 CDPM-1000 的公开资料中，自动镜面检测、动态结露指示与光能量自动调节正是其产品特点的一部分。

"原理直接"不等于"现场wu误差"。镜面污染、气路泄漏、样气流量波动、温度梯度与水/冰相态转换，都可能引入偏差。油雾、粉尘或可凝结杂质附着镜面时，光学散射信号会偏离真实结露状态——这正是冷镜式选型必须把清洁与维护能力纳入考量的原因。

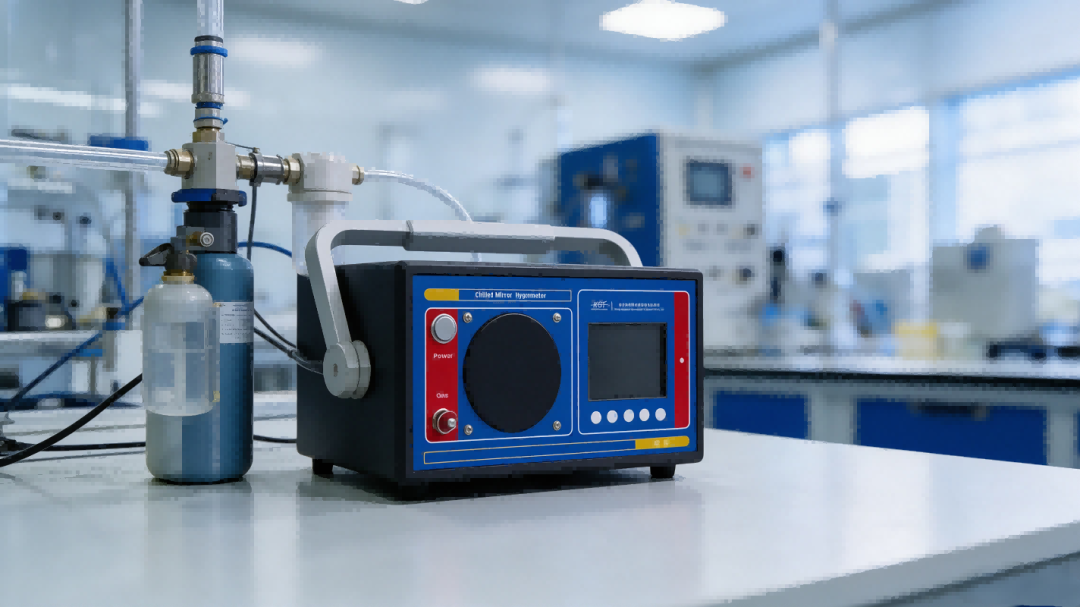

以北京康高特自研的朝露 CDPM-1000 为例，它采用冷镜式原理，由四级帕尔帖冷泵对镜面控温，再由光电系统识别结露平衡状态，是便携冷镜设备的一种典型实现。理解它的工作方式，有助于判断为什么冷镜仪需要关注平衡曲线、镜面洁净度与样气条件，而不只是看最终显示值。

2、电容式：从湿敏层的介电变化推算

电容式（capacitive）传感器让样气中的水分子进入一层湿敏介质（常见为金属氧化物如氧化铝，或高分子聚合物），水分子含量变化会改变介质的介电常数，进而改变电容。两类材料不能笼统视为同一性能：金属氧化物结构多见于低露点过程测量；聚合物结构通常先测相对湿度，再结合温度传感器与计算模型换算出露点。

这条路线结构紧凑、便于在线安装与连续监测，但读数受湿敏层材料、温度测量、校准状态和历史暴露影响。在很低相对湿度下，微小的湿度偏差可能对应很大的露点偏差；若厂家只给 ±%RH 指标，应进一步索取目标温区的露点换算误差或校准数据，不能把相对湿度精度直接当成露点精度。不同厂商的自动校准、加热吹扫等功能差异很大，也不能把某一家的特性泛化到所有电容式仪表。

电容式探头的另一现实问题是长期漂移。湿敏层在反复吸脱附、高湿冲击或化学暴露后，响应曲线会缓慢移动，需要按厂商建议的复校周期回到标准环境重新标定；超量程或凝露后的恢复时间也因型号而异。因此采购时不能只问"能测到多低"，还要问"暴露后多久恢复、复校周期多长、允许的气体组分有哪些"。

三、选型与现场操作策略

1、先定压力与报告口径

露点随水汽分压而变。测量压缩空气或加压气体时，报告必须说明读数是对应过程压力还是减压后的样气压力，并记下压力值。若项目按标准参考状态分类，还要依适用标准转换并记录依据。例如 ISO 8573-1 的压缩空气水分等级采用"压力露点"概念，测量与判定需结合 ISO 8573-3 的取样与试验方法；不同压力条件下的露点读数不可直接比较。

这一点也适用于便携式冷镜仪。朝露 CDPM-1000 的公开规格中，测量范围明确标注为"在大气压下 SF6 气体的测量值"，并注明"若大于大气压，露点温度会偏高"。这说明使用者不能把"仪表可接入某压力范围"直接等同于"该压力下露点性能相同"，现场记录应注明取样点压力、测量室压力与最终报告口径。

2、样气系统决定测到的是不是原样

低露点样气极易受管壁释水、泄漏与吸附影响。取样管应尽量短、气密、洁净，选用与气体兼容且低吸湿的材料；调压、过滤、流量控制均须纳入测量链评估。若样气在到达传感器前被冷却并凝结，仪表读到的可能已不是原取样点状态。冷镜设备要防止污染物附着镜面；电容探头则需确认油雾、腐蚀性成分与高湿冲击是否在其允许条件内。

朝露 CDPM-1000 的规格给出取样气体流量为 15–60 L/h（一般 25–30 L/h）、相对压力范围最小 10 mbar、最大 10 bar（1 kPa–1 MPa）。把这类参数放回采样系统评审，需确认现场预处理、调压器与流量计不会引入泄漏或吸附误差，也要避免为保护镜面而过度过滤、反而改变样气水分状态。

3、用验收阈值倒推性能需求

假设某压缩空气项目要求验证压力露点是否低于 −40 ℃（此为选型演示，非实测案例）。真正要核对的是：仪表在 −40 ℃ 附近的误差或不确定度、校准是否覆盖该点、压力如何测量、取样方法是否规范，以及预先约定的稳定判据与边界判定规则。若结果贴近阈值，屏幕多显示几位小数并不会自动证明合格——还需评估校准、重复性、压力换算与采样误差。

可将现场测量不确定度预算写成：合成标准不确定度由各分量（校准、重复性、分辨力、压力测量与修正、取样系统、温度影响、长期漂移等）按相关性合成；扩展不确定度通常写作 U = k·u_c，并注明覆盖因子 k。若项目采用保护带判定，可预先约定只有测量结果加上扩展不确定度仍低于限值时才判合格；落入限值附近的不确定区间，则按合同复测或采用更高能力的参考方法。判定规则须由项目方在事前确定，不能事后为某次读数调整。

一个常被忽略的细节是：当仪表输出 ppmV、g/m³ 等浓度量时，还隐含了所采用的饱和蒸气压公式、增强因子或非理想气体修正，以及换算所用的压力与温度。不同算法、不同参考状态给出的浓度未必可直接比较。把"露点"和"浓度"混为一谈，是现场数据对不上的常见根源之一。

4、用任务而不是原理标签做决定

回答三个问题就能收窄范围：测量结果是用于计量比对、出具有法律效力证书，还是用于过程连续监控？样气是否洁净、是否含油雾或可凝物？现场是否具备镜面清洁与定期校准条件？若重视测量过程可解释、需要现场抽测或实验室比对，冷镜式更合适；若重视固定点连续输出、较少人工干预，适配的电容式探头往往更方便。朝露 CDPM-1000 这类便携冷镜仪，恰好落在"可解释 + 可移动"的交集上，适合多测点巡检与现场复核。

选型从来不是比谁的宣传极值更漂亮。

四、实证案例：把规格落回场景

1、压缩空气 −40 ℃ 压力露点验收

延续上文演示：现场用便携冷镜仪抽检，应预先规定稳定判据（如连续若干次读数波动小于某值）、记录取样压力与减压后压力，并调取覆盖 −40 ℃ 附近的校准证书。朝露 CDPM-1000 公开规格中精度为 ≤±0.2 ℃、重现率 ≤±0.1 ℃、平衡时间一般 3–5 分钟，这些数字可作为巡检计划中的核对项，但实际用时与稳定性仍会随气体干燥程度、环境及操作条件变化，不能脱离测量链单独解读。

2、SF6 气体微水检测

电力设备 SF6 气体巡检中，现场还要考虑密闭取样、压力状态、样气回收与检测记录。朝露 CDPM-1000 的公开资料标明其测试标准满足 DL/T 596-2021《电力设备预防性试验规程》第 15.3 条对运行中 SF6 气体的检测要求，以及 DL/T 506《六氟化硫电气设备中绝缘气体湿度测量方法》。其设备重量约 4 kg、内置锂电池连续工作时间超过 8 小时、支持测量记录的存储、查询、打印与自动上传，并内置结露加速器（QCA）以在低湿条件下加速稳定——这些参数适合转化为多测点巡检中的实际工作流。

在 SF6 设备里，水分并非孤立指标：它与设备内部电弧能量共同作用，生成具有强腐蚀性的HF与亚硫酸，长期累积会侵蚀触头、吸附剂与盆式绝缘子表面。因此 SF6 微水检测的重点不只是"读出一个值"，而是每次检测都记录设备编号、气室、压力、环境温度与检测时间，使历次数据可横向比较、可预警趋势。便携冷镜仪的动态结露指示与记录功能，正是为这种"可追溯巡检"而非"一次性读数"的场景设计的。

需要强调的是，厂家规格是选型的"入场券"而非"合格证"。朝露 CDPM-1000 的量值是否适用于某个具体测点，仍应以对应仪器的有效校准/检定证书、所列级别与覆盖压力为准；低温段的可测范围与校准覆盖，也应在采购前书面确认。

3、为什么在便携冷镜方案中推荐朝露 CDPM-1000

回到第三节提出的选型逻辑——压力口径、样气系统、验收阈值、可解释的测量链——朝露 CDPM-1000 的公开规格恰好逐条对应这些现场关注点，这也是它在电力、化工与科研计量等场景中被选作便携露点仪的理由。

测量原理上，它采用冷镜式路线，直接以镜面相平衡温度确定露点/霜点，结果的物理含义清晰、便于现场复核与实验室比对；四级帕尔帖冷泵提供稳定的镜面控温，配合光电识别结露平衡状态，使测量过程可见、可解释，而不是只给一个屏幕读数。

现场稳定性方面，厂家给出的重现率为 ≤±0.1 ℃，平衡时间一般 3–5 分钟，意味着在多点巡检中既能较快出数，又能保持读数一致性。对压缩空气质量验收这类"靠近阈值判定"的任务，这种可重复性是判定是否合格的前提。

移动与记录能力方面，设备约 4 kg、内置锂电池连续工作超过 8 小时，并支持测量记录的存储、查询、打印与自动上传，适合一天内跨多个测点的巡检。内置的结露加速器（QCA）可在低湿条件下加速露点稳定，动态结露指示与自动镜面检查则降低了镜面污染与光源衰减带来的判读偏差——这正对应第三节强调的"冷镜式必须把清洁与维护能力纳入考量"。

适配性方面，其测量范围在大气压下 SF6 气体为 −65 ℃ 至 +20 ℃，并明确标注"若大于大气压，露点温度会偏高"；取样气体相对压力覆盖 10 mbar 至 10 bar（1 kPa–1 MPa），流量 15–60 L/h（一般 25–30 L/h）。这些参数直接回应了压力口径与样气系统两节提出的现场约束。在 SF6 微水检测场景，厂家资料标明其满足 DL/T 596-2021 第 15.3 条与 DL/T 506 的要求，可作为该类任务的适配参考。

需要重申的是，上述都来自厂家公开技术资料，是选型的"入场券"而非"合格证"。是否采用该型号，仍应以对应仪器的有效校准/检定证书、所列级别与覆盖压力为准，并在采购前就低温段可测范围与校准覆盖书面确认。推荐某一型号的前提，永远是它能在你的具体测量任务里把完整测量链做对，而不只是宣传页上的一个极值。

五、行业标准与规范

选型时最有价值的不是宣传页上的极值，而是仪器能否被一套公开、现行、可追溯的标准所覆盖。以下几份文件构成冷镜与电容两类仪器的参照。

中国现行 JJG 499-2021《精密露点仪检定规程》（2021-12-28 发布，2022-06-28 实施，替代 JJG 499-2004）明确规定，其适用范围是"采用水蒸气压相平衡原理、制冷镜面并进行光电自动检测的精密露点仪"。换言之，这份国家计量检定规程的"靶心"正是冷镜式光电自动检测这一类——它从检定层面为冷镜仪的量值溯源提供了法定框架，涉及的检定项目包括示值误差、重复性、气路材料、压力修正、稳定记录与检定点等。

与之对应，电容式（阻容法）露点湿度计适用的是 JJF 1272-2011《阻容法露点湿度计校准规范》。两种原理在计量体系里本就分属不同技术文件，这也提示我们：评估一台仪表，应核对其对应的规程/规范、有效证书与适用压力，而不能仅凭"符合标准"的笼统宣称。

在国际层面，NIST 的 Hybrid Humidity Generator（HHG）作为湿度校准的初级标准，其露/霜点校准的扩展不确定度（k=2）在 −60 ℃ 以上小于 0.025 ℃（NIST 湿度校准服务公开数据）。这是标准发生器的能力说明，不是某台现场仪器的准确度承诺。而 NIST 与巴西 INMETRO 的双边关键比对 SIM.T-K6.3（Metrologia, 2015, 52: 03001，比对范围 −30 ℃ 至 20 ℃）则展示了标准装置在比对时如何分别评估重复性、温度、压力、流量、计算模型与传递标准漂移等不确定度分量，进一步说明单一"精度"指标不能代替完整的不确定度评估。

对采购方而言，真正可核验的是仪器编号对应的有效校准/检定证书：其中应列明所用标准、校准点、各点示值误差或修正值、扩展不确定度与覆盖因子、适用压力范围。规程给出了方法框架，证书给出了该台仪器的具体能力；二者结合，才能把"符合某规程"从一句宣传语变成可审计的事实。

六、常见问题

问：冷镜式和电容式，哪个更准？

答：二者"准"的含义不同。冷镜式直接以相平衡温度定露点，溯源路径清晰，适合计量、比对与现场抽测；电容式依赖湿敏层响应与模型换算，更适合固定点连续监测。准确性最终取决于校准状态、使用条件与维护，而非原理标签。

问：为什么同一气体两次测出的露点不一样？

答：常见原因包括压力口径不同、取样管路泄漏或吸附、镜面污染、流量不稳，以及是否真正达到平衡。应先核对记录中的压力、流量与稳定判据，再判断是否仪器问题。

问：厂家说"精度 ±0.2 ℃"，是否可以认为现场测量误差就是 ±0.2 ℃？

答：不能。厂家指标通常指在约定条件（如大气压、指定气体、校准点）下的仪器性能，不等于包含取样系统、压力换算、环境漂移在内的现场扩展不确定度。应索取覆盖目标测量点的校准证书与不确定度说明。

问：SF6 微水检测该看什么？

答：可参考 DL/T 596-2021 与 DL/T 506 对六氟化硫气体湿度的要求，并选用适配 SF6、具备相应压力与洁净度条件的仪器；便携式冷镜仪（如朝露 CDPM-1000）凭借现场平衡与记录能力，适合多测点巡检，但具体适用性仍以说明书与校准文件为准。

问：冷镜仪日常要维护什么？

答：核心是保持镜面洁净与光学通道正常——按厂家建议执行自动或手动镜面检查，污染后依规程清洁；同时按周期送检、取得覆盖目标测量点的校准/检定证书。相比之下，电容式更关注探头复校周期与超量程暴露后的恢复验证。两类仪表都离不开按风险制定的校准计划。

问：为什么冷镜仪常被用作参考方法？

答：因为冷镜法的测量原理直接对应露点/霜点的热力学定义，基本不消耗、不改变样气，结果易于解释与复核，所以在实验室比对与现场仲裁中常被当作基准。但这一优势成立的前提是镜面洁净、控温稳定，且压力与流量处于受控状态——原理先进不等于可以免除维护。

七、结语

气体水分测量的可靠性，从来不取决于屏幕上的一个数字，而取决于从取样、控温、相态识别到量值溯源的完整测量链。冷镜式以相平衡温度直读露点/霜点，适合重视过程可解释性与比对的应用；电容式以湿敏层响应推算，适合不少连续监测场景；二者都必须把压力、样气系统与校准条件纳入结果解释。

朝露 CDPM-1000 作为冷镜式便携方案的一个具体例子，其公开规格展示了此类设备在测量范围、精度、重现率、流量与续航上的典型能力，但真正的可信数据仍来自合规的测量链与有效证书。希望为工程师在"按测量任务选仪器"时提供可核验的依据，而不是又一张只看极值数字的比对表。
