意大利Techimp FALCON 4 局部放电检测仪，Falcon 4 是一款适用于中压电气设备的局部放电采集仪器。该设备能够采集、处理并存储来自现场的局部放电信号。现在热卖中，如需购买，可通过爱仪器仪表的客服热线联系我们！
意大利Techimp FALCON 4 局部放电检测仪产品简介
Falcon 4 是一款适用于中压电气设备的局部放电采集仪器。该设备能够采集、处理并存储来自现场的局部放电信号。
准确掌握电气设备状态是状态检修（CBM）策略的核心。在线监测至关重要，可及时提供设备状态信息。
局部放电（PD）分析是评估电气系统状态的成熟手段。可靠的在线局部放电监测设备能深入洞察绝缘系统状况，带来切实效益，实现早期故障检测，从而*大限度减少高昂的非计划停机和设备故障损失。
意大利TECHiMP FALCON 4 产品特点
局部放电监测
快速、可靠且经济高效
非侵入式安装
无需技能
自动配置
自动分离
自动报*
传感器
提供全套传感器，覆盖目标电气设备的所有检测点，确保诊断覆盖全面性和灵敏度*优化：
高频电流互感器夹（HFTC Sensor）：无需停机即可安装
暂态地电压天线（TEV Antenna）：特殊设计，兼顾灵敏度*大化与安装便捷性
多布尔 Falcon 4 是中压配电网电气设备在线局部放电监测的*解决方案 —— 一款紧凑且功能强大的*设备，内置诊断功能。

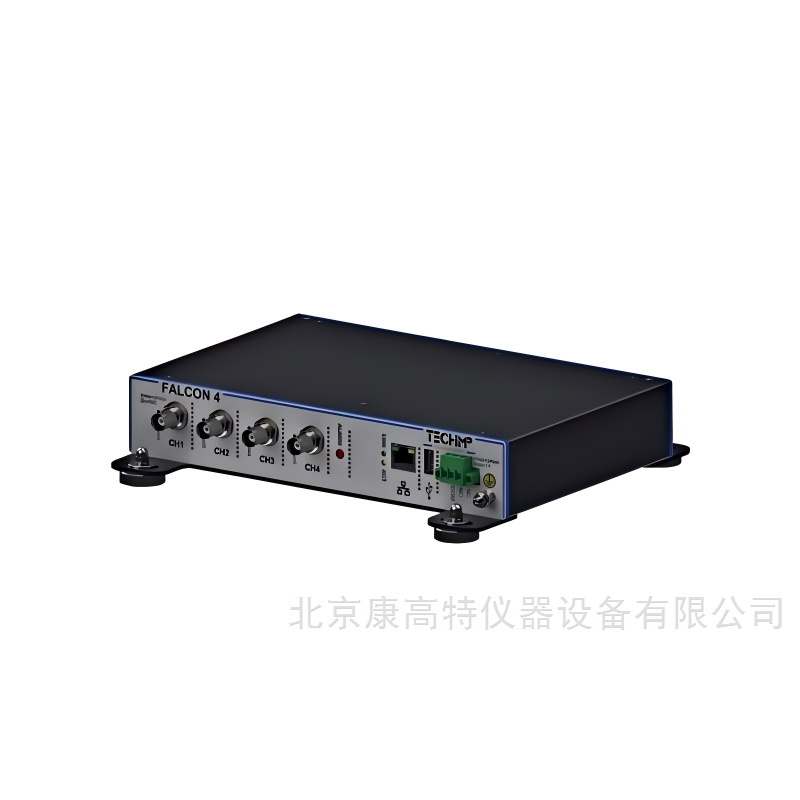

FALCON 4 主机
中压开关柜传感器安装示例（两种）
高频电流互感器（HFCT）传感器：接入开关柜的中压电缆（三芯电缆）、开关柜连接舱内的中压电缆终端
暂态地电压（TEV）天线：安装在柜体金属外壳上
自动识别
FALCON、FALCON MKII 及 FALCON 4 均采用专L的多布尔 T-F 图谱滤波技术。多布尔局部放电诊断系统的核心创新在于采集与处理理念。
多布尔采集单元配备超宽带宽采集系统，可收集局部放电脉冲峰值、局部放电相位及局部放电脉冲波形。
针对每个采集到的脉冲，采集单元会自动计算其等效时间和等效频率成分，生成专L的 T-F 图谱。
T-F 图谱可显示具有相似时间和频率特征的脉冲组（即同类脉冲）。通过脉冲形状分析，能有效分离不同放电活动（包括抑制噪声）。
该技术可避免识别过程受不同现象重叠及真实局部放电现象中噪声叠加的影响。
FALCON 4 局部放电检测仪产品规格
测量类型/目标设备 | 中压设备：开关柜、电缆、变压器及电机 |
局部放电通道 | 数量：4个 |
幅值范围[峰峰值电压，V p-p]：0.001 ÷ 10 | |
频率带宽[兆赫兹，MHz]：0.02 ÷ 30 | |
分辨率[位，bits]：12 | |
采样频率[兆采样/秒，MSa/s]：125 | |
输入阻抗[欧姆，Ω]：50 | |
高通滤波器：可选 5 MHz | |
同轴供电：可选 9V 直流，0.2A | |
同步通道 | 数量：1个 |
幅值范围[均方根电压，V rms]：1 ÷ 30 | |
频率带宽[赫兹，Hz]：5 ÷ 500 | |
分辨率[位，bits]：16 | |
采样频率[兆采样/秒，MSa/s]：1 | |
*小输入阻抗[欧姆，Ω]：1M | |
通信 | 端口：RJ45 |
协议：IEC 62451（OPC-UA）、IEC 61850 *版 | |
比特率：100 Mb、1Gb | |
电源供应 | 额定电压[直流电压，V dc]：12 |
*大电流[安培，A]：2 | |
干触点 | 配置：常闭/常开（NC/NO） |
*大额定值：24V 直流，1A | |
图形用户界面 | 内置网页应用 |
